HCL型串联式恒功率电伴热带是一种新型的电伴热产品，它与其它电伴热带相比，其最大特点是使用长度长，它比一般恒功率、自限温电伴热带的最大使用长度长5~12倍。因此特别适用于石油、化工、电力、码头等行业的长输管线，大型槽池，油罐等防冻，保温及伴热，与其它防爆附件配合后，可用于Ⅱ类防爆炸性气体场合。

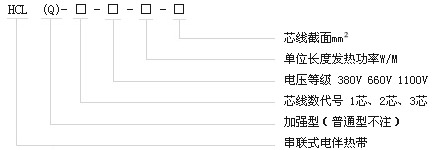

1、型号名称



例：HCL-A-660-30-3000表示电压为660V，A型结构每米功率为30W，总长为3000m的串联式电伴热带。
HCL（Q）-B-380-40-800表示电压为380V，B型结构，每米功率为40米，总长为800m的加强型串联式电伴热带。

2、产品外形结构

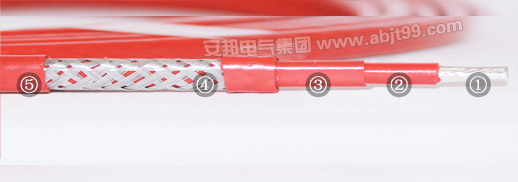

① 发热芯；② 复合绝缘层； ③ 外护套； ④ 金属编织层； ⑤ 加强层

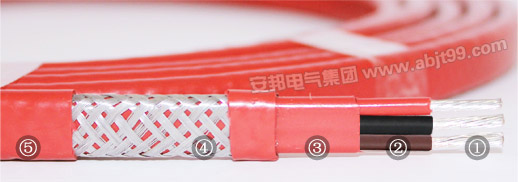

① 发热芯；② 复合绝缘层； ③ 外护套； ④ 金属编织层； ⑤ 加强层

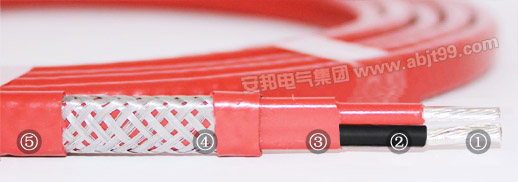

① 发热芯；② 复合绝缘层； ③ 外护套； ④ 金属编织层； ⑤ 加强层

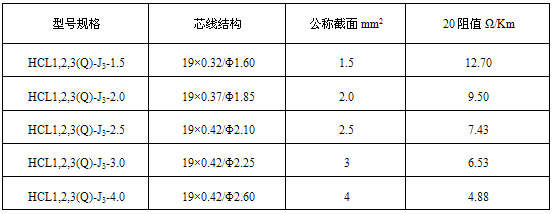

3、产品规格及主要技术指标见下表



4、工作原理
根据焦耳定律可知，电流通电导体不断的放出能量，形成一条连续的、发热均匀的电伴热带。

5、结构形式：

A型结构为有三根独立的相同功率，相同长度电伴热带联合组成；

B型结构为三根互相绝缘并列组合在一起的电伴热带；

HCL型串联型电伴热带的绝缘护套及外绝缘护套均为F46或F4，发热芯为特种发热器材，加强铜编织外护套内绝缘护套发热芯。

6、安装说明

（1）施放电伴热带时不应再地面拖拉；

（2）电伴热带安装时碰到锐利的边棱时必须把锐角磨光或用铝胶带衬垫，以防绝缘层划破；

（3）电伴热带弯曲安装时其最小弯曲半径不应小于其厚度的五倍；

（4）电伴热带安装时用铝胶带粘贴，一则增大散热面，有利于热传导，二则方面安装。敷设后，每隔50-80cm用固定胶带径向固定；

（5）串联式电伴热带一般均按管线实际长度设计，因此安装时应严格按设计长度安装，过长或过短均影响功率，因此不允许任意剪切；

（6）串联式电伴热带安装时按Y接线，为避免三相电流误差，故在末端需接地；

（7）电伴热带控制柜应有过载、短路、漏电保护及温度控制装置，以保证使用质量；

（8）电伴热带埋地或周围有腐蚀性气体则应使用加强型。
